屏蔽罩，常用于手機及一些通迅設備，主要是對PCB上的元器件起一定的屏蔽作用，防止電磁干擾。
材料及厚度
常用洋白銅帶和不銹鋼，厚度一般在0.2mm左右。
種類

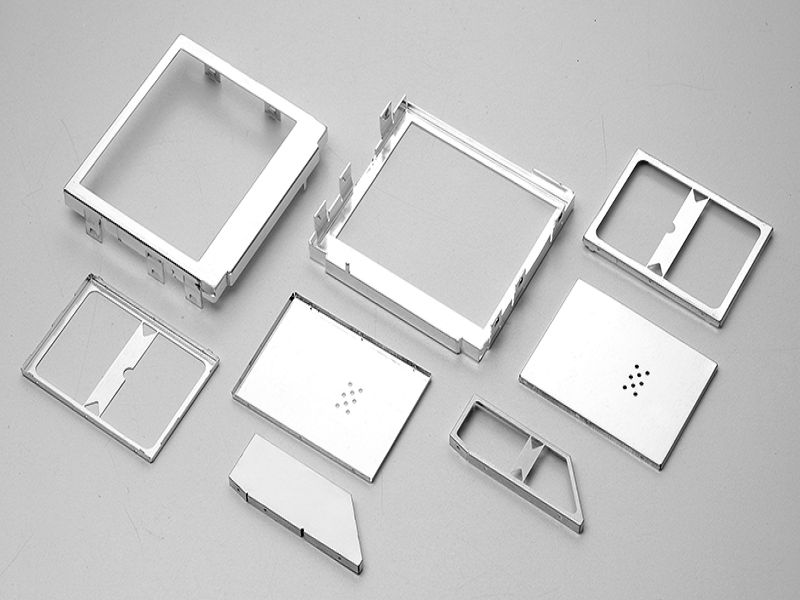

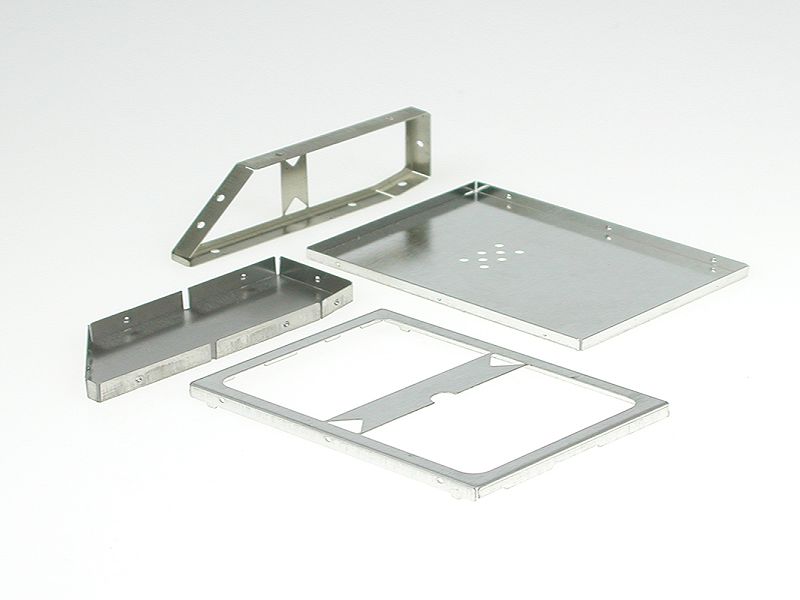

分為可拆卸式和固定式。

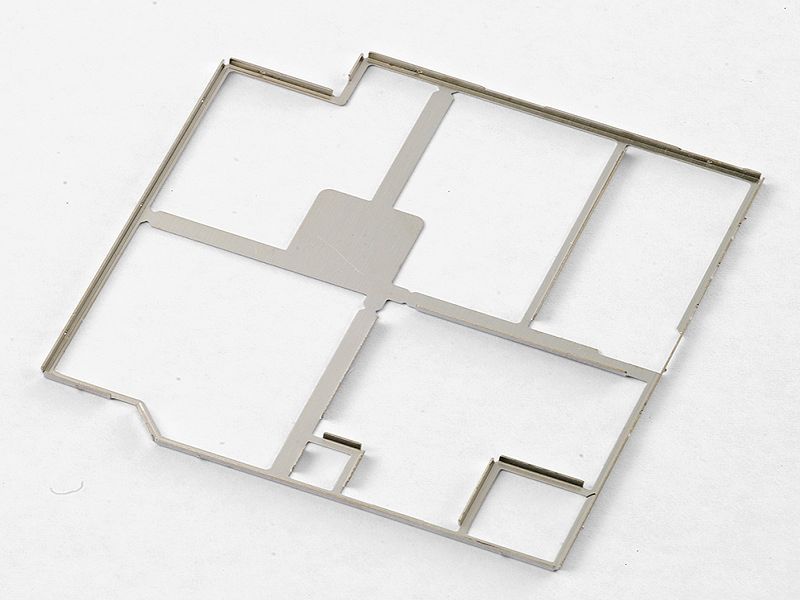

可拆卸式一般為兩件，一件用錫焊接于電路板上，為底座，也可以叫屏蔽框；另一件固定底座上，一般上面這個我們才叫屏蔽罩（因?yàn)檎嬲鹱饔玫氖沁@個，屏蔽框起的是固定屏蔽罩的作用）。拆卸時只能拆上面那件，為便于維修的PCB常采用此類屏蔽罩。
固定式則利用SMT貼片技術直接焊接到板子上。這個就直接叫屏蔽罩，這種固定式的沒有屏幕框，因?yàn)橹挥幸患?/p>
配合
固定式的比較簡單，板子的孔多大，設計個較小的尺寸能插進去就行，當然，不能太小了，以免晃動太厲害。
可拆卸的就相對麻煩一點，但對搞過一段時間產品結構設計的工程師來說，其實也是挺簡單的，就是多一個零件而已。底座屏蔽框與設計固定式的一樣，焊接在板子上的，然后在周邊挖幾個孔，而屏蔽罩與其對應的地方作幾個凸點即可，凸點尺寸一般為0.5mm左右。
